Câbles de signal en acier inoxydable Usine
Maison / Produits / Domaine industriel / Câbles de signal en acier inoxydable
Capteurs automobiles Domaine industriel

Câbles de signal en acier inoxydable Fabricants

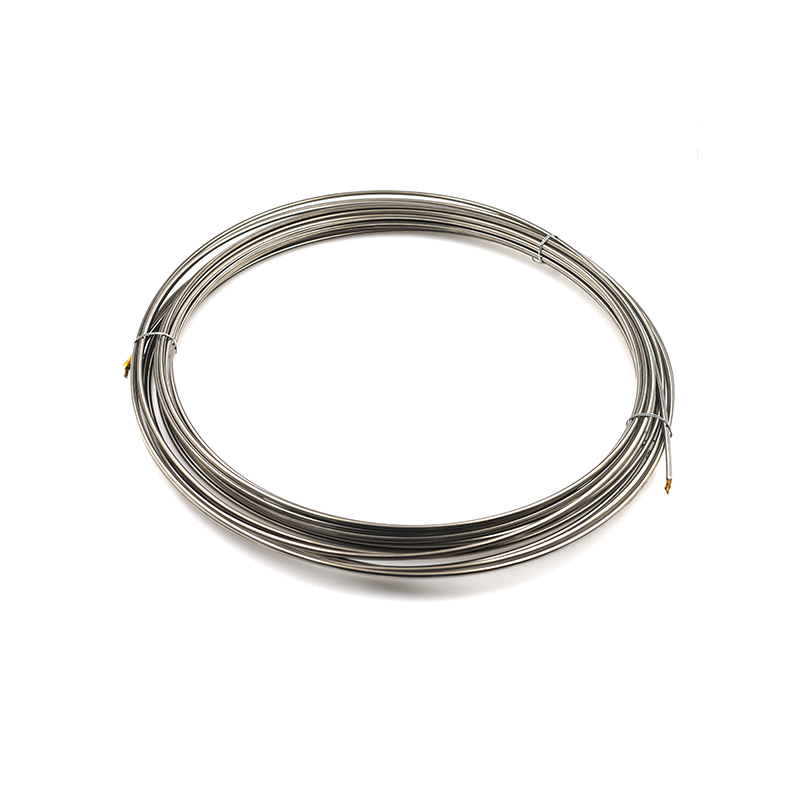

Le câble de signal en acier inoxydable est composé d'un conducteur de cuivre à haute tangare à haute tangare à revêtement solide, d'une couche d'isolation en polyimide, d'une couche de remplissage en polyimide et d'un tube en acier inoxydable 316L. L'ensemble du complexe gainé forme une structure protectrice multicouche pour assurer une interférence zéro dans la transmission du signal dans des conditions difficiles telles que la température, la forte corrosion et les vibrations élevées. Le produit a une forte résistance et une flexibilité. La gaine extérieure blinde est passivée pour former un film d'oxyde riche en chrome, ce qui améliore considérablement la résistance de la rouille et élimine un entretien fréquent. Ce produit peut être fabriqué sur mesure, le fil central peut être des fils à deux nœuds, des fils à quatre cœurs, des fils à six cœurs ou des fils à huit cœurs. Les produits sont principalement utilisés dans les puits de pétrole, la mer profonde, la navigation, l'industrie chimique et d'autres domaines.

Conducteur Conducteur de cuivre en revêtement élevé
Taille du conducteur 0,2 mm × 7
Matériel d'isolation Polyimide
Épaisseur de tube SUS316 0,4 mm
Diamètre du câble 4,0 ± 0,05 mm
Résistance à la température du câble -50 ℃ à 380 ℃
Force de rupture de câble 9kn
Rayon de flexion minimum 200 mm
Tension avec 300VDC
Résistance à l'isolation du câble à 20 ℃: ≥500mΩ · km
Résistance CC du câble à 20 ℃: ≤86Ω / km
Capacité de câble ≤0,17 μf / km
Nombre de cœurs 1 paire, 2 paires, 3 paires, 4 paires
Longueurs personnalisées 10 mm-1000m
Applications spéciales Puits de pétrole, mer profonde, navigation, industrie chimique
Certificat

Spécialisé dans la recherche et le développement du capteur de température d'échappement de véhicules intelligents, du capteur NOx intelligent, du capteur NH3, du capteur H2 et du capteur de vitesse, de la conception, de la production, des ventes et de l'intégration.

  • Sook High Tech (Jiangsu) Co., Ltd.
  • Sook High Tech (Jiangsu) Co., Ltd.
  • Sook High Tech (Jiangsu) Co., Ltd.
À PROPOS DE NOUS
Sook High Tech (Jiangsu) Co., Ltd.

Sook High Tech (Jiangsu) Co., Ltd. a été créée en 2015, avec un capital social de 30,5 millions de yuans. A remporté le titre d'entreprise de haute technologie, de petite et moyenne entreprise nationale de science et technologie, d'entreprise de logiciels, de membre de l'Association de normalisation technologique de l'industrie des machines de Chine, de membre du conseil de l'Association de l'industrie des capteurs et de l'Internet des objets, de membre du conseil de la branche des capteurs de l'Association de l'industrie des instruments de Chine et de membre du conseil de la Chambre de commerce de l'importation et de l'exportation du Jiangsu.
En tant que professionnel de la Chine OEM Câbles de signal en acier inoxydable Fabricants et ODM Câbles de signal en acier inoxydable Usine , SOOK High Tech se concentre sur la conception, la production, la vente et l'intégration de divers capteurs pour les voitures intelligentes et les domaines industriels, ainsi que sur les câbles et les radiateurs pour le domaine industriel. A une capacité de production annuelle de 600 000 capteurs de divers types. Il y a plus de 2 000 articles de capteurs de température d'échappement, 450 articles de capteurs NOx et 1 300 articles de capteurs ABS, qui sont exportés vers l'Europe et les États-Unis.

Commentaires des messages
Nouvelles récentes

Renseignez-vous sur les informations de notre exposition de l'industrie et les événements récents de notre entreprise.

Câbles de signal en acier inoxydable Connaissances sur l'industrie

Quelles sont les applications typiques de câbles de signaux en acier inoxydable ?
1. Puits de pétrole et forage en haute mer : dans un environnement de fond de trou à haute pression, haute température et hautement corrosif, les gaines en acier inoxydable 316L résistent à la corrosion causée par l'eau de mer et les embruns salins, garantissant une transmission du signal sans interférence.
2. Construction navale et navigation maritime : les instruments de navigation et les sonars en haute mer nécessitent une intégrité de signal extrêmement élevée. Une combinaison d'isolation multicouche en polyimide et de gaines en acier inoxydable garantit un fonctionnement fiable à long terme dans des environnements à fortes vibrations et brouillards salins.
3. Usines chimiques et pétrochimiques : les capteurs de température, de pression et de débit dans les lignes de production sont souvent exposés à des acides forts, des bases et des gaz corrosifs. Le film de passivation sur la couche externe en acier inoxydable 316L offre une excellente résistance à la rouille, réduisant ainsi la fréquence d'entretien.
4. Voitures intelligentes et automatisation industrielle : Dans les compartiments moteurs ou les joints de robots soumis à des vibrations et des températures élevées, les câbles de signaux nécessitent à la fois flexibilité et résistance. Les structures multicœurs personnalisées de Sook High Tech (dual-core, quad-core, hexagonal et octal-core) répondent précisément à ces exigences.
Comment dois-je choisir un câble de signal en acier inoxydable en fonction de la distance de transmission et de la fréquence du signal ? 1. Plus la fréquence du signal est élevée, plus il s'atténue rapidement.

Les signaux haute fréquence subissent un couplage capacitif et un effet cutané plus importants lorsqu'ils sont transmis sur de longues distances, entraînant une distorsion du signal. Réduire la fréquence ou utiliser un conducteur en cuivre plus grand peut effectivement prolonger la distance de transmission.
2. Combinaison de tension et de diamètre de fil

L'augmentation de la tension de commande et de la section transversale du conducteur (par exemple, en utilisant plusieurs brins de fil de cuivre fin) peut réduire l'impédance de la ligne et améliorer l'intégrité du signal sur de longues distances.
3. Calcul de la longueur maximale du câble

En fonction du courant de boucle de l'instrument (généralement 20 mA) et de la tension d'alimentation (24 V CC), les câbles de signal se situent généralement dans un rayon de 100 m dans une plage de charge de 500 Ω à 750 Ω. Pour des distances plus longues, des câbles à paire torsadée blindée ou des amplificateurs répéteurs peuvent être utilisés.
4. Sélection de câbles multicœurs

Pour les systèmes qui nécessitent la transmission simultanée de plusieurs signaux (tels que les réseaux de capteurs à quatre ou huit canaux), les câbles de signaux multiconducteurs en acier inoxydable offrent une protection unifiée dans une seule gaine, empêchant les interférences croisées et améliorant la fiabilité globale.
