Qu'est-ce qu'un capteur ABS ?

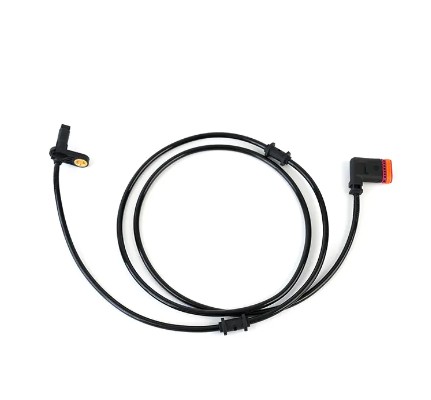

Explication du capteur ABS

1. Définition de base : un Capteur ABS est un élément clé du système de freinage antiblocage (ABS). Il surveille la vitesse de chaque roue en temps réel et envoie des signaux à l'unité de commande électronique (ECU), fournissant ainsi une base pour un réglage précis de la pression de freinage.
2. Types principaux : Les trois types les plus courants sont l’effet magnétoélectrique, toroïdal et Hall. Chacun génère une impulsion de tension proportionnelle à la vitesse de la roue via des changements de champ magnétique ou l'effet Hall.
3. Valeur fonctionnelle : en plus d'empêcher le blocage des roues, les données des capteurs sont également partagées avec les systèmes de stabilité du véhicule tels que l'ESP, le TCS et l'ESC, améliorant ainsi la sécurité de conduite et la maniabilité globales.
4. Importance industrielle : dans les voitures intelligentes, les machines industrielles et les équipements automatisés, les capteurs ABS, avec leur haute sensibilité et leurs propriétés anti-interférences, servent de « éclaireurs » pour la sécurité du freinage et constituent une condition préalable à un freinage efficace et fiable.

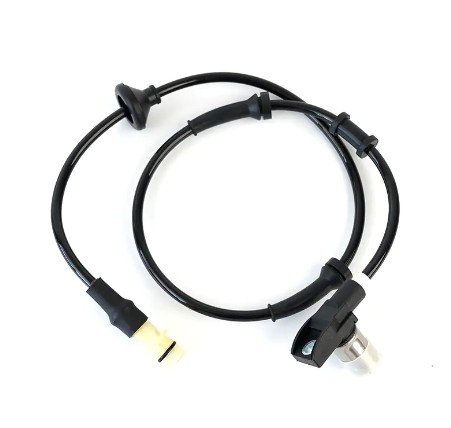

Comment fonctionne un capteur ABS ?

1. Induction électromagnétique/effet Hall : l'aimant permanent à l'intérieur du capteur tourne de manière synchrone avec la couronne de roue, générant un flux magnétique alternatif qui induit une tension alternative sinusoïdale dans la bobine. Le capteur à effet Hall génère une tension de l’ordre du millivolt en fonction des modifications de l’intensité du champ magnétique. 2. Modulation du signal : le signal AC détecté est converti en impulsions numériques par un modulateur et introduit dans l'ECU, qui calcule la vitesse instantanée de chaque roue et la compare au taux de glissement défini (≈20 %).
3. Contrôle en boucle fermée : lorsque l'ECU détermine qu'une roue est sur le point de se bloquer, il demande à l'unité hydraulique de réduire momentanément la force de freinage sur cette roue, puis de réappliquer une pression, formant un cycle de « déverrouillage » pour maintenir un patinage optimal des roues.
4. Partage multi-systèmes : le même signal de vitesse de roue peut également être utilisé par des systèmes tels que ESP, TCS et ESC, permettant un contrôle dynamique global du véhicule et améliorant la sécurité et l'efficacité énergétique.

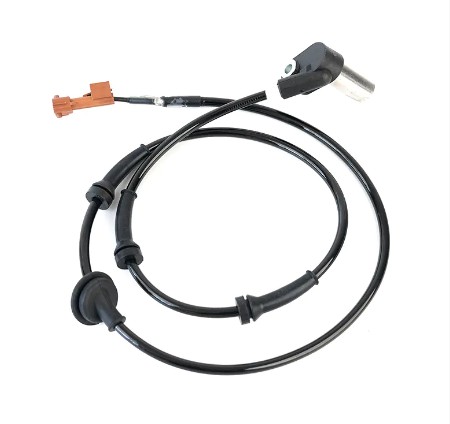

Quels sont les symptômes spécifiques d’une panne du capteur ABS ?

1. Éclairage du voyant de dysfonctionnement ABS : Le voyant d'avertissement ABS sur le tableau de bord est le signal d'avertissement le plus intuitif, indiquant que le système a détecté une anomalie.
2. Blocage ou glissement des roues lors d'un freinage d'urgence : une défaillance du capteur entraîne un dysfonctionnement de la régulation de la pression de freinage, pouvant entraîner un blocage des roues, une augmentation significative de la distance de freinage et même une perte de contrôle. 3. Anomalie de la pédale de frein : La pédale peut vibrer ou devenir incapable de revenir à sa position d'origine, affectant le confort de conduite et la sensation de freinage.
4. Autres systèmes concernés : Les systèmes qui dépendent des signaux de vitesse des roues, tels que le TCS et l'ESC, peuvent également tomber en panne simultanément, entraînant une défaillance de l'antipatinage ou un dérapage du véhicule.

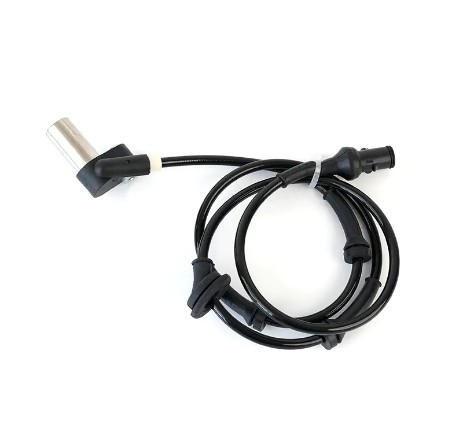

Comment déterminer si le capteur ABS est endommagé ?

1. Lecture des DTC
Utilisez un outil de diagnostic OBD pour lire les DTC liés à l'ABS (tels que C0035 et C0040). Les codes liés aux capteurs confirment généralement le défaut.
2. Test de résistance/tension
Utilisez un multimètre pour mesurer la résistance aux bornes du capteur. La plage typique est d'environ 1 kΩ à 1,3 kΩ. Toute résistance en dehors de cette plage ou aucune sortie de tension indique un dommage interne au capteur.
3. Inspection visuelle et nettoyage
Vérifiez que l'écart entre le capteur et la couronne dentée est conforme aux spécifications (1,10 à 1,97 mm pour les roues avant, 0,42 à 0,80 mm pour les roues arrière). Retirez tous les contaminants, tels que la limaille de fer et la boue. Un espace excessif ou une forte saleté peuvent provoquer une distorsion du signal. 4. Test de freinage sur le terrain
Effectuez un freinage brusque dans une zone sûre et observez si les roues se bloquent ou si le frémissement ABS est absent. S'il n'y a aucun signe d'intervention de l'ABS, le capteur est peut-être défectueux.

Comment diagnostiquer et résoudre rapidement la situation lorsque le voyant du capteur ABS s'allume ?

1. Arrêtez-vous en toute sécurité : Lorsque le témoin ABS apparaît, ralentissez et arrêtez le véhicule dans un endroit sûr pour éviter de se verrouiller lors d'un freinage brusque.
2. Redémarrez le véhicule : Coupez le moteur et redémarrez-le pour voir si le voyant s'éteint tout seul. Parfois, il s'agit d'un défaut électronique passager qui peut être réparé par un redémarrage.
3. Inspection visuelle : Inspectez la surface du capteur pour détecter toute saleté ou débris. Nettoyer avec un nettoyant et une brosse douce si nécessaire. De nombreux problèmes d'allumage sont causés par la contamination du capteur.
4. Diagnostic professionnel : si le voyant reste allumé, utilisez un outil de diagnostic pour lire le code d'erreur et vérifier le câblage, les connecteurs et la tension d'alimentation. Remplacez le capteur ou réparez le câblage si nécessaire.
5. Attention de conduite temporaire : Si le témoin est allumé et que la réparation n'est pas immédiatement disponible, utilisez un freinage normal. Cependant, évitez les freinages brusques, la conduite sur des routes glissantes et la conduite à grande vitesse pour réduire les risques pour la sécurité.
