Quels types de capteurs existe-t-il ?

Actualités de l'industrie-

Content

Types de capteurs – Un guide complet

Capteurs sont les éléments fondamentaux de l’automatisation, de la fabrication, des systèmes automobiles et des infrastructures intelligentes modernes. Il existe aujourd’hui des centaines de types de capteurs, largement classés en fonction de la quantité physique qu’ils mesurent. — température, pression, mouvement, lumière, proximité, composition chimique, etc. Comprendre quel capteur correspond à quelle application est essentiel pour les performances, la sécurité et la rentabilité du système.

section style="margin-bottom: 40px;">

Que sont les capteurs, détecteurs et transducteurs ?

Ces trois termes sont souvent utilisés de manière interchangeable, mais ils ont des significations techniques distinctes :

  • Capteur : Appareil qui détecte ou mesure une grandeur physique (température, pression, vitesse, etc.) et la convertit en un signal (généralement électrique) pouvant être lu par un instrument ou un système de contrôle.
  • Détecteur : Souvent utilisé spécifiquement pour les dispositifs à sortie binaire, ceux qui indiquent la présence ou l'absence de quelque chose (par exemple, un détecteur de fumée, un détecteur de proximité). Les détecteurs sont un sous-ensemble de capteurs.
  • Transducteur : Un terme plus large désignant tout appareil qui convertit l’énergie d’une forme à une autre. Tous les capteurs sont des transducteurs, mais tous les transducteurs ne sont pas des capteurs (par exemple, un haut-parleur convertit l'énergie électrique en son mais n'est pas un capteur).

En pratique, un le capteur de température convertit l'énergie thermique en une tension électrique ou une valeur de résistance ; un capteur de vitesse de roue ABS convertit le mouvement de rotation en un signal d'impulsion numérique utilisé par le système de freinage du véhicule.

section style="margin-bottom: 40px;">

Types de capteurs, détecteurs et transducteurs

Les capteurs sont classés selon la propriété physique qu'ils mesurent. Vous trouverez ci-dessous un aperçu structuré des catégories les plus importantes :

Capteurs de température

Parmi les types de capteurs les plus largement déployés au monde. Les sous-types courants incluent les thermocouples (plage : −200°C à 2 300°C), les RTD (précision ±0,1°C), les thermistances (NTC/PTC) et les capteurs infrarouges. Capteurs de température des gaz d'échappement (EGT) sont essentiels dans les moteurs diesel et à gaz : ils protègent les turbocompresseurs et les filtres à particules diesel (DPF) des dommages thermiques.

Capteurs de pression

Convertissez la pression mécanique en un signal électrique. Les types incluent des capteurs piézoélectriques, capacitifs, à jauge de contrainte et basés sur MEMS. Utilisé dans les systèmes de surveillance de la pression des pneus (TPMS), l'hydraulique industrielle et les dispositifs médicaux. Les plages de fonctionnement s'étendent de moins de 1 Pa (microphones MEMS) à plus de 100 000 psi dans les systèmes industriels à haute pression.

Capteurs de mouvement et de vitesse

Incluez les accéléromètres, les gyroscopes, les tachymètres et les capteurs de vitesse de roue. Capteurs ABS (système de freinage antiblocage) en sont un excellent exemple : ils mesurent la vitesse de rotation de chaque roue et transmettent des données à l'ECU à des fréquences allant jusqu'à 2 000 impulsions par tour, permettant une modulation précise des freins pour éviter le blocage des roues.

Capteurs de proximité et de position

Détectez la présence ou la distance d'un objet sans contact physique. Les technologies clés comprennent les capteurs inductifs (détection de métaux, plage ≤ 60 mm), capacitifs (n'importe quel matériau), ultrasoniques (jusqu'à 10 m) et magnétiques/à effet Hall. Les capteurs à effet Hall sont standard pour la détection de position d'arbre à cames et de vilebrequin.

Capteurs de produits chimiques et de gaz

Mesurez la concentration de gaz ou de produits chimiques spécifiques. Capteurs NOx (oxyde d'azote) sont obligatoires dans les réglementations sur les émissions Euro VI et EPA 2010 pour les véhicules commerciaux diesel. Ils mesurent la concentration de NOx dans les flux d'échappement (généralement 0 à 3 000 ppm) pour contrôler les systèmes de réduction catalytique sélective (SCR) et atteindre les objectifs d'émissions.

Capteurs de lumière et optiques

Inclut des photodiodes, des phototransistors, des capteurs d'image CCD/CMOS et LiDAR. Largement utilisé dans les ADAS automobiles (systèmes avancés d'aide à la conduite), l'inspection visuelle d'usine et l'électronique grand public.

Capteurs d'humidité et d'humidité

Les types capacitifs et résistifs sont courants. Utilisé dans les systèmes CVC, l'agriculture, les produits pharmaceutiques et les salles blanches de semi-conducteurs. Précision typique : ±2 à 3 % HR.

Capteurs de débit

Mesurer le débit de liquides ou de gaz. Les technologies incluent les types de turbine, d’ultrasons, de Coriolis et de pression différentielle. Utilisé dans le traitement de l’eau, les oléoducs et gazoducs et les systèmes de perfusion médicale.

Capteurs de niveau

Détectez le niveau de liquide ou de solide dans les réservoirs et les conteneurs. Les méthodes comprennent des capteurs à ultrasons, radar, capacitifs et à flotteur. Critique dans la gestion des carburants, les services d’eau et le traitement chimique.

section style="margin-bottom: 40px;">

Liste des capteurs

Type de capteur Quantité mesurée Signal de sortie Gamme typique
Thermocouples Température Millivolt (mV) −200°C à 2300°C
RDT (PT100/PT1000) Température Résistance (Ω) −200°C à 850°C
Thermistance CTN Température Résistance (Ω) −55°C à 150°C
Capteur de température d'échappement (EGT) Température (exhaust) Tension / CAN Jusqu'à 1000°C
Capteur NOx Concentration d'oxyde d'azote Signal du bus CAN 0 à 3 000 ppm
Capteur de vitesse de roue ABS Vitesse de rotation Impulsion numérique / analogique 0 à 300 km/h
Capteur de pression (MEMS) Pression 0 à 5 V / 4 à 20 mA 0 à 1 000 bars
Capteur à effet Hall Champ magnétique / position Numérique / analogique Varie
Capteur à ultrasons Distance/niveau Analogique/numérique 0,02 à 10 m
Photodiode / LDR Intensité lumineuse Courant / résistance Nm au spectre visible
Capteur d'humidité capacitif Humidité relative Capacité / tension 0 à 100 % d'humidité relative
Tableau 1 : Types de capteurs courants avec leurs quantités mesurées, leurs signaux de sortie et leurs plages de fonctionnement typiques.

section style="margin-bottom: 40px;">

Applications et industries

Les capteurs sont déployés dans pratiquement toutes les industries modernes. Le tableau ci-dessous mappe les secteurs clés aux types de capteurs les plus critiques pour leurs opérations :

Industrie Types de capteurs clés Exemple d'application
Automobile ABS, EGT, NOx, CARTE, O2, TPMS Contrôle des freins, conformité des émissions, gestion du moteur
Automatisation industrielle Proximité, débit, pression, température Contrôle de ligne d'assemblage, surveillance de convoyeurs, systèmes fluides
Pétrole et gaz Pression, level, flow, temperature, gas detection Surveillance des pipelines, détection des fuites, contrôle des têtes de puits
Dispositifs médicaux Pression, temperature, optical, biosensors Surveillance de la pression artérielle, détection du glucose, imagerie
Agriculture Humidité, humidité du sol, température, lumière Irrigation de précision, contrôle climatique des serres
CVC / Bâtiment Température, humidity, CO2, motion (PIR) Gestion de l'énergie, surveillance de la qualité de l'air, détection d'occupation
Aérospatiale et défense IMU, pression, déformation, température Systèmes de contrôle de vol, surveillance de l'état des structures
Tableau 2 : Applications de capteurs spécifiques à l'industrie et principaux types de capteurs utilisés.

Dans le seul secteur automobile, un poids lourd moderne Euro VI peut contenir plus de 50 capteurs individuels , comprenant plusieurs capteurs EGT le long du chemin de post-traitement des gaz d'échappement, au moins un capteur de NOx en amont et un en aval, et quatre capteurs de vitesse de roue ABS, un par roue.

section style="margin-bottom: 40px;">

Considérations industrielles

Choisir le bon capteur pour un environnement industriel va au-delà de la simple correspondance avec le type de mesure. Les ingénieurs doivent évaluer plusieurs facteurs critiques :

Durabilité environnementale

Les capteurs industriels doivent résister à la poussière, à l’humidité, aux vibrations et à l’exposition aux produits chimiques. Indices IP67 ou IP69K sont standard pour les capteurs utilisés dans les environnements de lavage ou extérieurs. Les capteurs d'échappement automobiles doivent supporter des températures supérieures à 800°C et des vibrations élevées sur une durée de vie du véhicule de 500 000 km.

Intégrité du signal et interférence

Dans les environnements électriquement bruyants (à proximité de moteurs, d'onduleurs ou de lignes à courant élevé), les câbles des capteurs doivent être blindés. Les sorties de signaux différentiels (par exemple, boucles de courant de 4 à 20 mA) sont préférées pour les longs câbles supérieurs à 10 m, car elles sont insensibles au bruit de mode commun.

Temps de réponse

Les applications critiques pour la sécurité exigent une réponse rapide. Les capteurs ABS, par exemple, doivent répondre en quelques millisecondes : le taux d'échantillonnage de l'ECU est généralement de 1 kHz ou plus. En revanche, un capteur de température CVC de bâtiment avec un temps de réponse de 30 secondes est tout à fait adéquat.

Calibrage et dérive

Les capteurs dérivent avec le temps en raison du vieillissement, des contraintes mécaniques ou de la contamination. Capteurs NOx dans les systèmes SCR exiger une validation périodique via les diagnostics embarqués (OBD) pour maintenir la conformité en matière d’émissions. Les RTD sont préférés aux thermocouples dans les applications de précision en raison de leur dérive plus faible (généralement <0,1°C/an contre 1 à 2°C/an pour les thermocouples de type K).

Conformité réglementaire

Sur les marchés automobiles et industriels, les capteurs doivent répondre aux normes pertinentes : AEC-Q100 (qualification IC automobile), IATF 16949 (gestion de la qualité automobile), ATEX ou IECEx (atmosphères explosives) et aux réglementations européennes sur les émissions (Euro VI, EPA 2010).

Fiabilité des câbles et des connecteurs

Dans les applications mobiles et automobiles, l'assemblage du câble du capteur est aussi important que l'élément de détection lui-même. Les câbles doivent résister à la fatigue de flexion, aux cycles thermiques, à l'exposition à l'huile et à la corrosion des connecteurs. De nombreuses défaillances de capteurs OEM sur le terrain sont imputables à la dégradation du câble ou du connecteur plutôt qu'à l'élément de détection lui-même.

section style="margin-bottom: 40px;">

Attributs importants

Lors de l’évaluation d’un capteur, les attributs techniques suivants sont les plus couramment spécifiés et comparés :

  • Plage de mesure : Les valeurs minimales et maximales que le capteur peut mesurer de manière fiable (par exemple, −40 °C à 1 000 °C pour un capteur EGT).
  • Précision / erreur : Écart par rapport à la valeur réelle, souvent exprimé en ±% de la pleine échelle ou en ±valeur absolue (par exemple ±1,5°C).
  • Résolution : Le plus petit changement détectable dans la quantité mesurée.
  • Sensibilité : Le rapport entre le changement de sortie et le changement d'entrée (par exemple, mV/°C pour un thermocouple).
  • Temps de réponse : Temps nécessaire pour atteindre un pourcentage défini (généralement 90 %) de la sortie finale après un changement d'entrée échelonné.
  • Plage de température de fonctionnement : La plage de température ambiante dans laquelle le capteur maintient ses performances nominales.
  • Type de sortie : Sortie analogique (tension, courant), numérique (impulsion, PWM, I²C, SPI, CAN bus) ou commutateur.
  • Tension d'alimentation : Généralement 5 V, 12 V ou 24 V CC pour les capteurs industriels ; les capteurs automobiles utilisent généralement 5 V ou 12 V.
  • Indice IP : Indice de protection indiquant la résistance à la poussière et aux liquides (par exemple IP67 = immersion étanche à la poussière jusqu'à 1 m).
  • Durée de vie / MTBF : Temps moyen entre pannes ; particulièrement critique dans les systèmes de sécurité et d'émissions où la conformité réglementaire dépend de la fiabilité des capteurs tout au long de la durée de vie du véhicule.

section style="margin-bottom: 40px;">

Principaux fournisseurs de capteurs

Fabricants OEM / ODM spécialisés

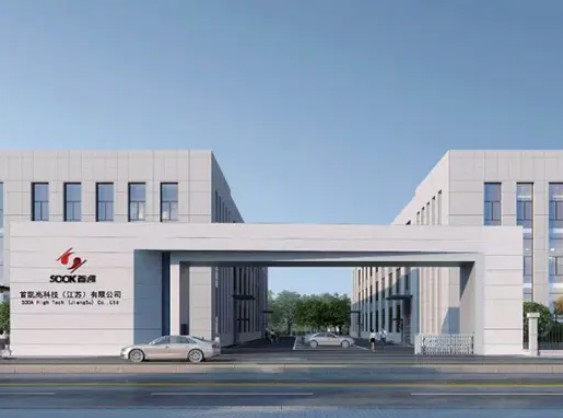

Sook High Tech (Jiangsu) Co., Ltd. , créé en 2015 avec un capital social de 30,5 millions de yuans, est un fabricant professionnel OEM/ODM chinois spécialisé dans les capteurs pour voitures intelligentes et applications industrielles. L'entreprise se concentre sur la conception, la production, la vente et l'intégration de capteurs automobiles et industriels, ainsi que de câbles et de radiateurs à usage industriel.

Sook High Tech a réalisé un capacité de production annuelle de 600 000 capteurs de différents types, avec une gamme de produits comprenant :

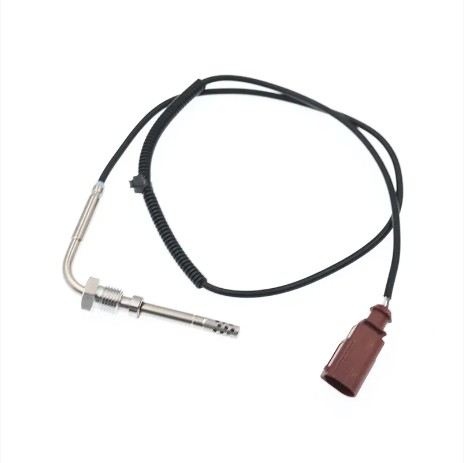

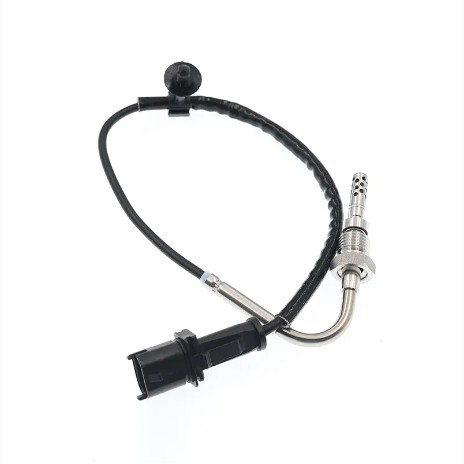

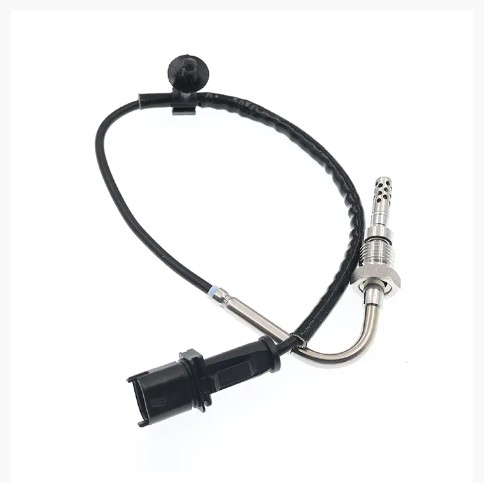

  • 2 000 articles des capteurs de température d'échappement (EGT)
  • 450 articles de capteurs NOx pour la conformité Euro VI / EPA 2010
  • 1 300 articles de capteurs ABS pour les systèmes de sécurité des véhicules

Ces produits sont exportés vers l’Europe et les États-Unis, répondant aux exigences exigeantes des OEM et du marché secondaire. Sook High Tech détient plusieurs certifications clés et reconnaissances de l'industrie, notamment :

  • Titre d'entreprise de haute technologie
  • Petites et moyennes entreprises nationales de science et technologie
  • Certification d'entreprise logicielle
  • Membre de l'Association chinoise des technologies de normalisation de l'industrie des machines
  • Membre du conseil de la Sensor and IoT Industry Association
  • Membre du conseil de la branche des capteurs de la China Instrument Industry Association
  • Membre du conseil de la Chambre de commerce d'importation et d'exportation du Jiangsu

section style="margin-bottom: 40px;">

Catégories de produits connexes

Les capteurs fonctionnent rarement de manière isolée : ils font partie d’écosystèmes de mesure et de contrôle plus vastes. Les catégories de produits associées qui sont généralement spécifiées à côté des capteurs incluent :

  • Conditionneurs de signaux : Amplifiez, filtrez ou convertissez les signaux bruts du capteur en sorties standard (4 à 20 mA, 0 à 10 V).
  • Systèmes d'acquisition de données (DAQ) : Matériel multicanal pour la numérisation et l'enregistrement des données des capteurs dans les applications de test et de mesure.
  • Émetteurs : Regroupez un capteur avec conditionnement de signal et capacité de transmission longue distance dans une seule unité.
  • Câbles et connecteurs de capteur : Câbles blindés, faisceaux de qualité automobile et connecteurs résistants aux intempéries (par exemple, connecteurs Deutsch DT, Bosch). Critique à la fiabilité du système dans les environnements difficiles.
  • Appareils de chauffage et éléments chauffants : Utilisé conjointement avec des capteurs dans les applications par temps froid (par exemple, réchauffeurs de capteurs d'oxygène, éléments de préchauffage de capteurs de NOx) pour amener rapidement les capteurs à la température de fonctionnement.
  • Unités de contrôle/ECU : Traiter les entrées des capteurs et actionner les sorties en fonction de la logique programmée (unités de commande du moteur, modules de commande ABS).
  • Passerelles IoT : Connectez des capteurs industriels aux plates-formes cloud pour la surveillance et l'analyse à distance.
  • Équipement d'étalonnage : Instruments de référence et bains/fours d'étalonnage utilisés pour vérifier la précision des capteurs pendant la fabrication et la maintenance.

section style="margin-bottom: 40px;">

Références et ressources

Les normes, organisations et références suivantes sont pertinentes pour la spécification, les tests et l'application des capteurs :

  • OIN 16750 – Véhicules routiers : Conditions environnementales et essais des équipements électriques et électroniques
  • CEI 60068 – Normes d’essais environnementaux pour les composants électroniques et les capteurs
  • AEC-Q100 / AEC-Q200 – Normes de qualification de l’Automotive Electronics Council pour les circuits intégrés et les composants passifs utilisés dans les capteurs
  • IATF 16949:2016 – Norme de système de gestion de la qualité pour la production automobile, pertinente pour la fabrication de capteurs
  • Règlement Euro VI (CE) n° 595/2009 – Législation européenne sur les émissions rendant obligatoire l’utilisation de capteurs de NOx dans les véhicules lourds
  • Normes EPA 2010 sur les moteurs lourds – Normes fédérales américaines sur les émissions exigeant la SCR et la détection de NOx associée
  • CEI 60529 – Norme internationale définissant les indices IP (Ingress Protection) pour les boîtiers de capteurs
  • Association chinoise de l’industrie des instruments (CIIA) – Organisme industriel couvrant les fabricants de capteurs en Chine, y compris la branche capteur
  • Journal des capteurs IEEE – Publication évaluée par des pairs couvrant les avancées de la technologie des capteurs dans toutes les catégories
  • Expo et conférence sur les capteurs – Événement commercial clé de l’industrie de la technologie des capteurs, organisé chaque année en Amérique du Nord
  • Recherche Grand View / Marchés et marchés – Rapports d’études de marché sur l’industrie mondiale des capteurs (évalués à plus de 230 milliards de dollars en 2023 , devrait croître à un TCAC d'environ 8 % jusqu'en 2030)
