Modes de défaillance courants des capteurs ABS et guide de dépannage

Capteurs ABS (système de freinage antiblocage) sont des composants de sécurité essentiels qui surveillent la vitesse des roues et aident à prévenir le blocage des roues pendant le freinage. Les modes de défaillance des capteurs ABS les plus courants incluent les dommages au faisceau de câbles, la contamination de l'anneau de réluctance, le désalignement de l'entrefer et la dégradation des éléments du capteur. - chacun produisant des symptômes distincts qui peuvent être systématiquement diagnostiqués à l'aide d'un multimètre, d'un oscilloscope ou d'un scanner OBD-II. Ce guide passe en revue chaque type de panne majeure et la procédure de dépannage correspondante.

Que font les capteurs ABS et pourquoi ils échouent

Les véhicules modernes utilisent des capteurs de vitesse de roue ABS passifs (à réluctance variable) ou actifs (à effet Hall). Les capteurs passifs génèrent un signal de tension alternative proportionnel à la vitesse de la roue, tandis que les capteurs actifs génèrent une onde carrée numérique alimentée par une alimentation 5 V ou 12 V. Les deux types communiquent les données de vitesse de roue au module de commande ABS à une fréquence pouvant atteindre 2 000 impulsions par tour , permettant au module de détecter un blocage imminent en quelques millisecondes.

Les taux de défaillance augmentent considérablement après 80 000 à 100 000 milles en raison du cycle thermique cumulé, de l'exposition aux débris routiers et de la pénétration d'humidité. Selon les données du marché secondaire automobile, les capteurs ABS représentent environ 25 à 30 % de toutes les réparations du système ABS , ce qui en fait le composant ABS le plus couramment remplacé.

Modes de défaillance courants des capteurs ABS

1. Dommages au faisceau de câblage et au connecteur

Le passage du faisceau de câbles près du passage de roue est constamment exposé à la flexion, aux éclaboussures de la route et à la chaleur. Les problèmes les plus fréquents sont :

• Isolation des fils irritée ou coupée provoquant des courts-circuits intermittents à la terre
• Broches de connecteur corrodées conduisant à une résistance élevée (au-dessus 5 ohms dans le circuit de signal est généralement problématique)
• Circuits ouverts dus à une rupture de fil près du corps du connecteur
• Pénétration d'humidité provoquant une oxydation et une sortie de signal erratique

C'est le cause première la plus courante de codes d'erreur liés aux capteurs ABS, représentant environ 40 à 50 % des pannes liées aux capteurs.

2. Contamination ou dommage de l'anneau réticent (anneau de tonalité)

L'anneau réluctant - un anneau denté monté sur le moyeu de roue, l'arbre d'essieu ou le joint homocinétique - crée les variations de champ magnétique lues par le capteur. Les modes de défaillance incluent :

• Débris métalliques ou particules de fer coller aux dents de l'anneau, provoquant de faux pics de signal
• Dents fissurées ou manquantes générant des pertes de signal (le module ABS considère les impulsions manquantes comme une décélération rapide)
• Accumulation de rouille dans les climats extrêmes, élargissant l’entrefer effectif

Même une dent manquante ou endommagée sur les 44 à 48 dents typiques peut déclencher l’activation de l’ABS dans des conditions de freinage normales – une condition dangereuse.

3. Entrefer excessif

L'entrefer entre la pointe du capteur et l'anneau de réluctance est généralement spécifié à 0,2 mm à 1,5 mm selon le véhicule. Lorsque l'écart dépasse les spécifications (en raison de l'usure du moyeu, d'une installation incorrecte ou d'une surface de montage corrodée), l'amplitude du signal chute en dessous du seuil de détection du module ABS. Cela provoque :

• Aucun signal à basse vitesse (généralement en dessous de 5 mph)
• Perte intermittente du signal à vitesse d’autoroute sous vibration
• Témoin ABS avec codes défauts en fonction de la vitesse

4. Défaillance interne de l'élément capteur

L'élément de détection interne (bobine à réluctance variable ou circuit intégré à effet Hall) peut tomber en panne en raison d'un choc thermique, d'une surtension ou d'un simple vieillissement. Les signes d’échec interne comprennent :

• Résistance en dehors de la plage spécifiée (généralement 800 à 2 200 ohms pour capteurs passifs)
• Tension de sortie du capteur actif bloquée à 0 V ou tension d'alimentation avec la roue qui tourne
• Aucune sortie de tension alternative d'un capteur passif lors d'une rotation lente à la main

5. Interférence provenant de sources magnétiques externes

Les entretoises de roue de rechange, les pare-poussière de frein en acier ou les accessoires magnétiques mal installés à proximité du capteur peuvent corrompre le signal. Ceci est de plus en plus observé dans les véhicules modifiés avec des suspensions ou des ensembles de roues de rechange. Les codes d'erreur qui en résultent sont généralement intermittents et dépendants de la vitesse, ce qui les rend particulièrement difficiles à diagnostiquer sans analyse de la forme d'onde par oscilloscope.

Référence du code d'erreur du capteur ABS

Procédure de dépannage étape par étape du capteur ABS

Suivez ces étapes afin d’isoler efficacement la cause première sans remplacer inutilement les pièces.

Étape 1 : Récupérer et enregistrer tous les codes d'erreur

Connectez un scanner OBD-II capable de lire les codes du module ABS (pas seulement les codes moteur). Notez si le code est actuel (actif) ou historique (stocké) - les codes stockés sans défaut actuel suggèrent une condition intermittente, qui indique des problèmes de câblage ou d'entrefer plutôt qu'un capteur mort.

Étape 2 : Effectuer une inspection visuelle

Au niveau de la roue concernée :

1. Inspectez le faisceau de câbles du capteur au connecteur du châssis à la recherche de coupures, d'abrasion ou de points de pincement.
2. Vérifiez le connecteur pour déceler de la corrosion, des broches pliées ou de l'humidité.
3. Inspectez visuellement l'anneau de réticence pour déceler des dents manquantes, des fissures ou une accumulation importante de débris.
4. Vérifiez que le capteur est bien en place dans son alésage, sans espace visible au niveau de la bride.

Étape 3 : tester la continuité et la résistance du câblage

Avec un multimètre numérique :

• Capteur passif : Mesurez la résistance entre les deux fils de signal au niveau du connecteur du capteur. Un capteur sain lit dans la plage spécifiée par le fabricant, généralement entre 800 et 1 600 ohms. Des lectures de 0 ohms (court) ou OL/infini (ouvert) indiquent une défaillance du capteur.
• Capteur actif : Mesurez la tension d'alimentation au niveau du connecteur (contact mis, moteur arrêté) - attendez-vous à 5 V ou 12 V sur le fil d'alimentation. Mesurez ensuite la tension du fil de signal tout en faisant tourner lentement la roue à la main ; il doit basculer entre environ 0,5 V et 1,5 V (ou 0 V et tension d'alimentation selon la conception).
• Vérifier la continuité du faisceau du connecteur du capteur au connecteur du module ABS sans résistance supérieure à 1 à 2 ohms acceptable pour le circuit de signal.

Étape 4 : Vérifier l'écart d'air avec une jauge d'épaisseur

Retirez le capteur et insérez une lame de jauge d'épaisseur non magnétique entre la pointe du capteur et la surface de l'anneau de réluctance. Comparez avec les spécifications spécifiques au véhicule. La plupart des véhicules spécifient 0,3 à 1,0 mm . Si l'écart dépasse le maximum, inspectez le roulement de moyeu pour déceler un jeu excessif (axial ou radial), qui est une cause fréquente d'entrefer variable sous charge.

Étape 5 : Analyse de la forme d'onde de l'oscilloscope

Pour les défauts intermittents ou les dommages suspectés à l'anneau de réluctance, l'analyse de la forme d'onde est la méthode de diagnostic la plus définitive. Connectez un oscilloscope de laboratoire au fil de signal du capteur et conduisez le véhicule à plus de 20 mph sur une route ou un ascenseur sûr. Un capteur passif sain produit un forme d'onde AC sinusoïdale propre avec une amplitude et une fréquence constantes augmentant avec la vitesse. Recherchez :

• Pertes d'amplitude - impulsions manquantes ou de faible amplitude à intervalles réguliers (dents de réluctance endommagées ou manquantes)
• Chute du signal à 0 V - circuit ouvert dans le câblage (remuez le faisceau pendant l'observation)
• Forme d'onde bruyante/déformée — interférence électromagnétique ou débris sur l'anneau de réluctance
• Pour les capteurs actifs : une sortie plate haute ou basse indique un circuit intégré de capteur défectueux

Étape 6 : Comparez simultanément les signaux de vitesse des quatre roues

De nombreux outils d'analyse avancés peuvent afficher en direct toutes les lectures des capteurs de vitesse aux quatre roues. Lors d'un essai routier en ligne droite à vitesse constante, les quatre lectures doivent être à moins de 1 à 2 mph les uns des autres . Un capteur lisant constamment 0 mph, sautant de manière erratique ou lisant nettement plus bas que les autres est presque certainement défectueux ou a un anneau de réluctance endommagé.

Résumé du dépannage : matrice symptômes-causes

Considérations de remplacement et de qualité

Une fois la défaillance d'un capteur confirmée, la qualité du remplacement est très importante. Les capteurs conformes aux spécifications OEM sont conçus pour des tolérances précises de sortie de signal, généralement Précision de ±2 % sur la plage de températures de fonctionnement de -40°C à 150°C, garantissant que le module ABS reçoit le modèle d'impulsion précis qu'il attend. Les capteurs de mauvaise qualité peuvent réussir les tests initiaux au banc, mais produire des signaux marginaux qui déclenchent des pannes intermittentes en quelques mois.

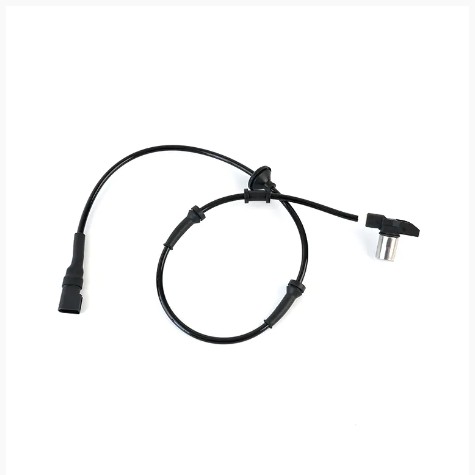

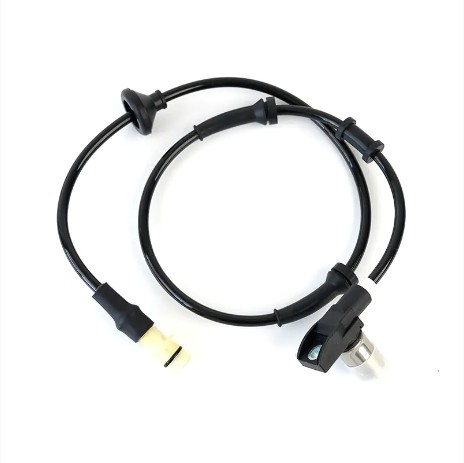

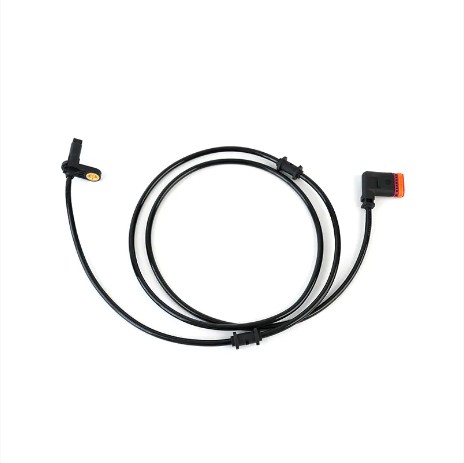

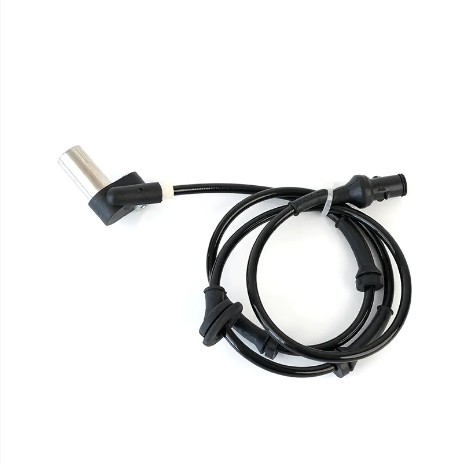

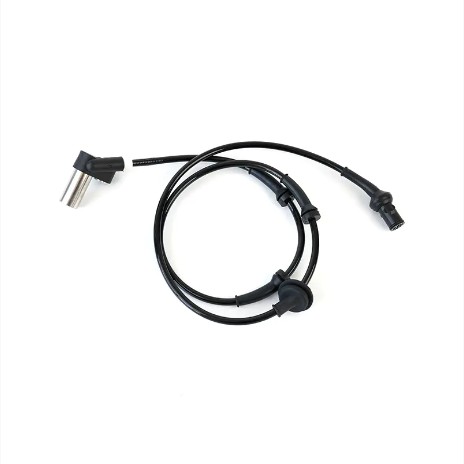

Lorsque vous recherchez des capteurs ABS de remplacement, recherchez des fabricants disposant de certifications de qualité documentées et de normes de production de qualité automobile. Sook High Tech (Jiangsu) Co., Ltd. , créé en 2015 avec un capital social de 30,5 millions de yuans, est un fabricant professionnel de capteurs ABS OEM en Chine et une usine de capteurs ABS automobiles ODM proposant plus de 1 300 références de capteurs ABS. Leurs produits sont exportés vers l’Europe et les États-Unis, et la société est titulaire d’une certification d’entreprise de haute technologie et est membre de la branche des capteurs de la China Instrument Industry Association – des références qui reflètent la cohérence de la production et de l’ingénierie de qualité. La capacité de production annuelle atteint 600 000 capteurs de tous types.

Après avoir installé un capteur de remplacement, toujours :

• Effacez tous les codes d’erreur ABS avant les essais routiers
• Vérifiez que les données en direct affichent des lectures de vitesse correspondantes sur les quatre roues.
• Effectuez un freinage à vitesse modérée pour confirmer que l'ABS ne s'active pas faussement.
• Réinspectez le cheminement du faisceau pour garantir qu'il n'y a aucun contact avec des composants chauds ou mobiles.

Maintenance préventive pour prolonger la durée de vie du capteur ABS

Des mesures proactives lors de l'entretien de routine peuvent réduire considérablement les taux de défaillance des capteurs ABS :

• Appliquez de la graisse diélectrique sur les connecteurs des capteurs lors de chaque service de freinage - cela seul peut réduire les défaillances dues à la corrosion des connecteurs de plus de 60 % dans des environnements très humides ou contenant du sel de voirie
• Inspecter le cheminement des harnais et les œillets lors des inspections de sécurité annuelles, en particulier sur les véhicules conduits dans des zones à forte utilisation de sel de déneigement
• Nettoyer les anneaux de réticence avec un nettoyant pour freins pendant le remplacement du rotor et des plaquettes pour éviter l'accumulation de débris métalliques
• Vérifiez le jeu des roulements de moyeu à chaque rotation du pneu : un jeu excessif est à la fois un problème de sécurité et une des principales causes de variation de l'entrefer.
• Évitez de laver sous pression directement au niveau du connecteur du capteur et des points d'entrée du faisceau, ce qui peut forcer l'eau à dépasser les joints
